注：该型号产品防爆等级ExdIIBT5  可以满足粉尘和气体防爆两种形式，欢迎新老客户咨询。

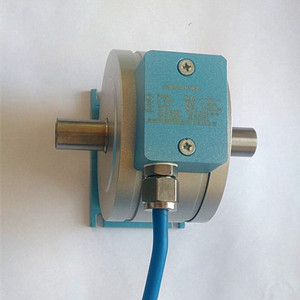

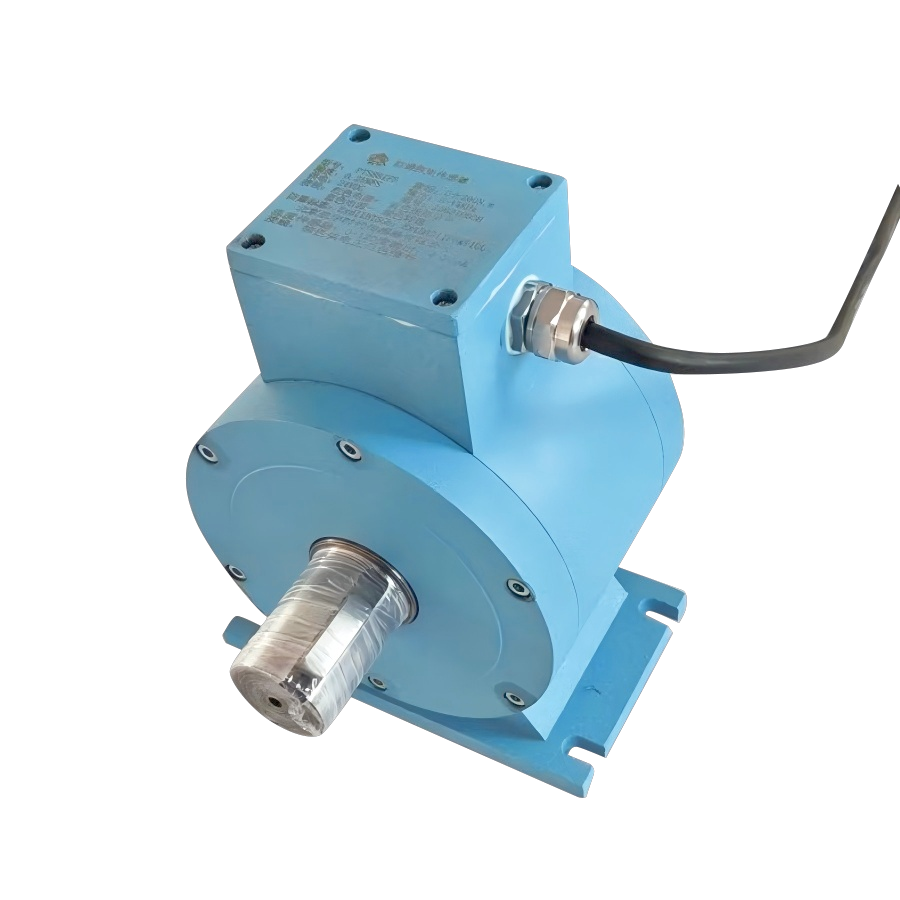

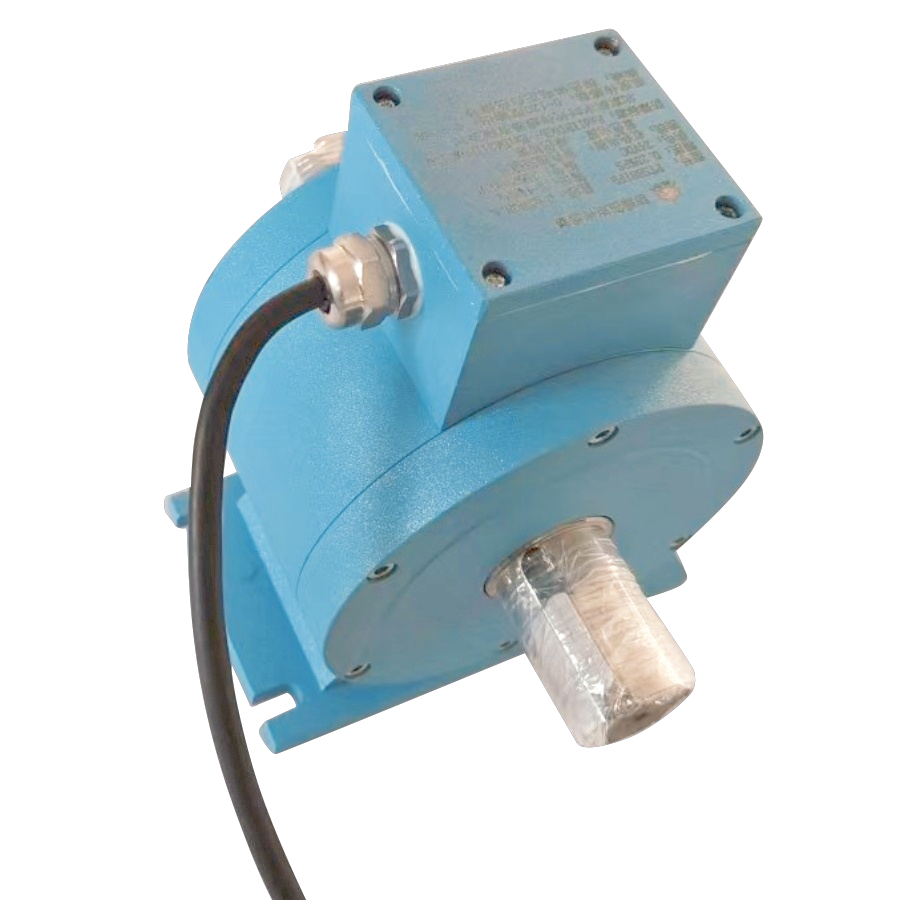

PTS881FB 防爆扭矩传感器采用先进测量技术，采用 24 位高精度数模转换芯片（ADC），直接将应变电桥的微电压信号转换成数字信号，并通过“数字耦合技术”，在动子和静子之间进行安全的数字信号传输，及时在恶劣的电磁干扰环境下，PTS881系列产品也有十分稳定的表现。PTS881 系列更有丰富的产品阵容，轴孔式、紧凑式、联轴式，有轴承式，无轴承式、等。

产品特点

Product features

1、测试范围广： 支持 0.5 N.M 到 500K N.M 的量程范围。

2、先进的测试技术： 有效分辨率可达 18 位，测量可达 0.1%.

3、轴承设计： 采用最新的轴承设计，真正做到免维护，最高转速可达 20000rpm/min。

4、丰富的产品阵容： 多样化的选择，大大节约了空间，使测量更加简单、方便、快捷。

5、多参数测量： 支持同时测量扭矩、转速、功率、温度、轴向力等。

6、支持定制： 可根据客户实际测量需要，定制特殊结构。轴式动态扭矩传感器测量基本原理

传感器扭矩数值的测量采用应变电测原理，当应变轴受扭力影响产生微小变形后，粘贴在应变轴上的应变计阻值发生相应变化，我们将具有相同应变特性的应变计组成测量电桥，应变电阻的变化即可转变为电压信号的变化进行测量。下面为扭矩测量的主要原理框图，   由于采用了能源与信号的无接触耦合，完美解决了旋转状态下扭矩（转矩）数值的测量。电源经过处理后送 1 ，经耦合将能源送到应变轴上，由 2 变成稳定电压供给应变轴上各电

子器件。3 将应变轴的微小变形转换成电信号，经过 4 放大送到 5 ，调制电路将数字信号叠加到耦合线圈中，再经过解调电路 6 输出。

主要特点：

*信号输出可任意选择波形─方波或脉冲波。

*可测量静态扭矩；动态扭矩。

*测量正、反向扭矩时，不需调整零点。

*信号采用数字化技术，抗干扰强。

*输入电源极性、输出扭矩、转速信号保护。

*没有集流环等磨损件，可以高转速长时间运行

*扭矩测量精度与旋转速度、方向无关。

*精度高，稳定性好

*可测量正、反向扭矩、转速及功率。

*体积小、重传感器可脱离二次仪表独立使用，只要按插座针号提供 24VDC（0.5A）的电源，即可输出阻抗与扭矩成正比的等方波或脉冲波频率信号。量轻、易于安装 。

*可靠性高、寿命长。

*可任意位置,任意方向安装

技术参数

1、测量范围：0-±5、0-±10 、0- ±20 、0- ±50 、0- ±100 、0-±200 、0- ±500 、0-±1000 、0- ±2000 、0-±5000 、0- ±1 万、0- ±2 万、0- ±3 万、0-±5 万、0-±6 万、0-±8 万、0-±10 万、0-±15 万、0-±20 万、0-±

30 万、0-±50 万 N.m.

注：需要详细尺寸请致电我公司

输出信号：

1 .频率，电流，电压，485信号等。扭矩传感器的标准信号输出是频率信号，即 5-15KHz；为了适应客户需求， 无需外置模块，与原始输出电路整合设计直接输出 4-20mA、0-20mA、0-±5V、0-10V 模拟信号，数字信号 RS485 输出方便客户采

2、扭矩信号处理形式：扭矩传感器输出的频率信号送到频率计或数字表，直接读取与扭矩成正比的频率信号或电压、电流信号，扭矩传感器的扭矩与频率信号送给单片机二次仪表，直接显示实时扭矩值、转速及输出功率值及 RS485 通讯信号，直接将扭矩与转速的频率信号送给计算机或 PLD 进行处理。

 3. 供电电压：24VDC

 4. 转速：0-3000 ，5000,8000,12000,15000,18000,20000 转/分

 5. 传感器幅值 10V 功耗 4W

 6.    频响：100μS

 7.环境温度：-40-80℃

 8. 最大负载：量程的 1.2 倍

 9. 绝 缘电阻：> 200M Ω

10.零点漂移：< 0.5%

11.精度：0.1% 0.25% 0.5%

12.相对湿度：< 90%RH

13.材质：壳体 合金钢

14.表面处理：阳极化

15.应变计动态应变波的响应时间：3.2X10-6″

注意事项：

1、本系列扭矩传感器接线必须安接线示意图连接，确认无误方可通电。

2、检察所选电源必须和传感器的输入电源一致。

3、信号线输出不能对地，会造成短路。

4、屏蔽电缆线的屏蔽层必须24V电源的公共端电源连接。

5、传感器固定时与设备基地固定必须牢固。中心高必须调节合适避免产生弯距中心高误差应该＜0.05mm以下。

6、在使用中如果有疑问请及时与我公司联系，保修期内不得自行拆卸。

7、在通电时绝对不能插拔插头。

8、输出信号: 方波频率 5-15KHz 零点:10 KHz、正向满量程:15KHz、反向满量程 5KHz输出 4-20mA : 零扭矩:12.000 mA ; 正向满量程:20.000mA ; 反向满量   程:4.000 mA

9、本系列扭矩传感器由于是感应供电，可以长期工作,广泛应用于电机、离心机、发电机、减速机、柴油机的扭矩监测。

10 使用两组联轴器，将扭矩传感器安装在动力源和负载之间。

11、动力及负载设备必须固定可靠避免振动。

12、将本扭矩传感器的基座与设备的基座尽可能采用柔性固定(可以摆动), 避免产生弯矩。
