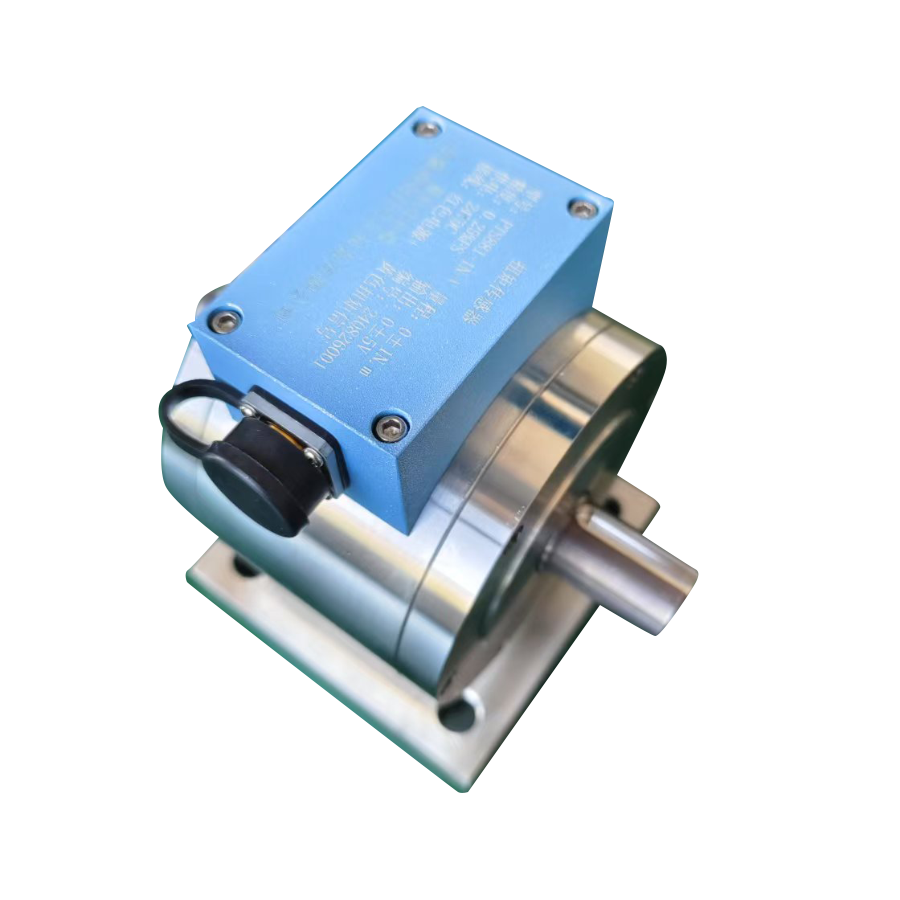

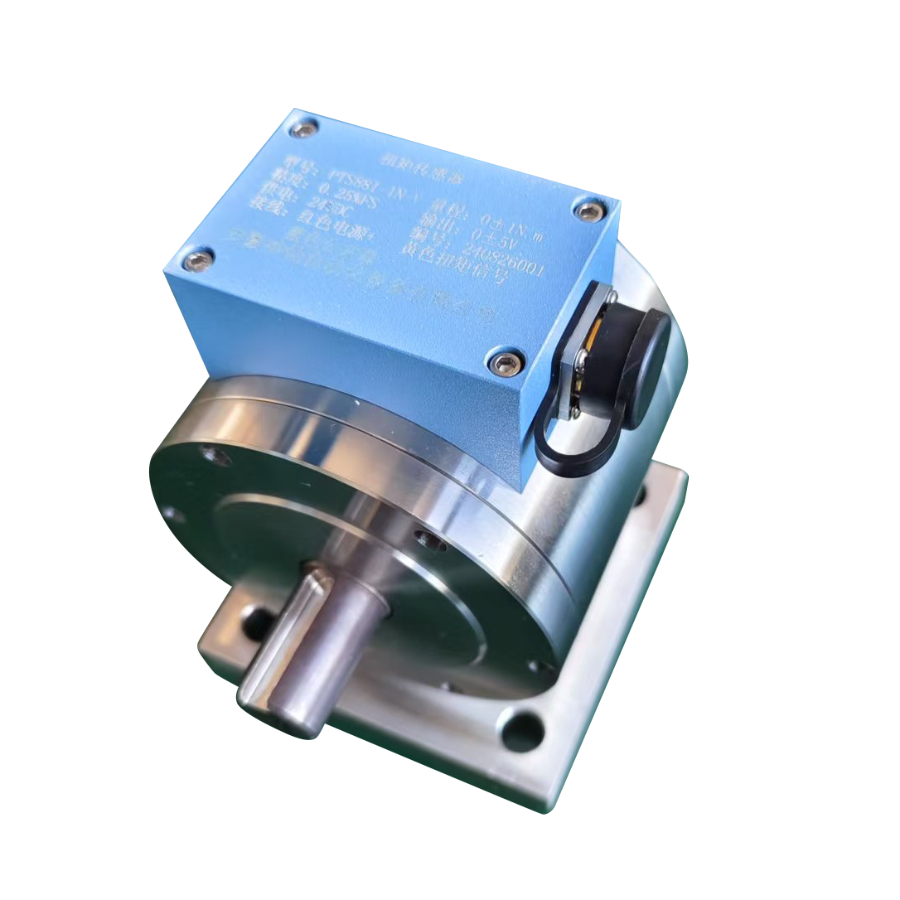

PK80B系列动态扭矩传感器是我公司精心设计的新型扭矩传感器。产品采用光电子应用技术，无感式原理，成熟的应变检测原理于一体的全新型扭矩传感器，能够使产品适用于更加广泛的工业现场，能够使多项扭矩检测快速、便捷的在各类工业控制测量系统中得以实现，使客户对扭矩、转速的数据检测轻松实现网络化测试和传输.
应用范围：
PK80B系列动态扭矩传感器是一种测量各种扭矩、转速及机械功率的精密测量仪器。应用范围十分广泛，主要用于：
1、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测；
2、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测；
3、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测；
4、可用于污水处理系统中的扭矩及功率的检测；
5、可用于制造粘度计；
6、可用于过程工业和流程工业中。
基本原理：
扭矩的测量：采用应变片电测技术,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。
产品特点：
● 可测量稳态旋转扭矩及动态过渡过程的旋转扭矩。
● 测量正、反向扭矩时，不需调整零点。
● 信号检测采用数字化处理技术，精度高、稳定性好、抗干扰强。
● 输入电源极性、幅值保护，输出转矩、转速信号保护。
● 扭矩信号的提取方式为应变电测技术。
● 扭矩测量精度与旋转速度、方向无关。
● 可测量正反向扭矩、转速及功率。
● 输入、输出信号的传输为非接触的光电耦合方式。
● 体积小、重量轻、安装方便。
● 可靠性高、寿命长。
技术参数：
|
工作方式 |
动态扭矩测量（注：同时也可以静态测量） |
|
测量范围 |
0.5、1、5、10、20、50、100N．m 200、500、1000、2000、5000、10000N．m 20000、30000、50000、60000、100000N．M（注：最大量程50万N．M） |
|
精 度 |
0.1%F.S、0.25%F.S.0.5%F.S |
|
非线性 |
＜±0.08 % F· S |
|
重复性 |
＜±0.06% F· S |
|
迟滞 |
＜±0.05% F· S |
|
信号输出 |
频率信号：10KHz±5KHz，电流信号：12±8mA,电压信号：0-5V 0-±5V，0-±10V，485通讯 |
|
转速 |
60个脉冲/转或120个脉冲/转 (最高转速0-30000转/分） |
|
零点温飘： |
＜0.2% F· S /10℃ |
|
响应频率 |
100us |
|
环境温度 |
－30～70℃ |
|
电源电压： |
24VDC |
|
总消耗电流 |
＜200mA |
|
长期稳定性 |
＜±0.1% F· S |
|
绝缘阻抗： |
>500MΩ |
|
断裂负载： |
200 % |
|
防护等级 |
IP65 |

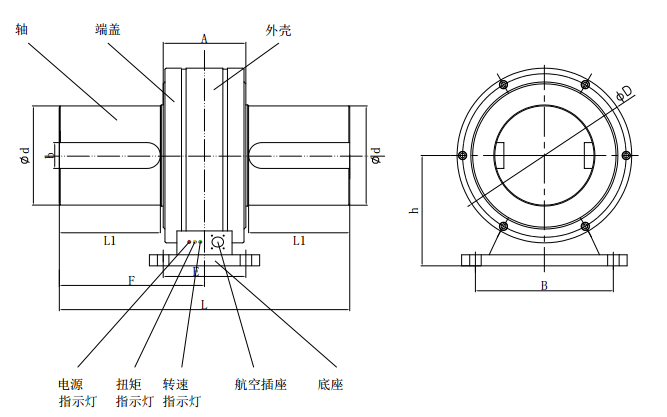

外型结构及尺寸对照表
|
量程 N.m |
轴径 dhb6 |
ΦD |
A |
L |
L1 |
h |
E |
B |
C |
F |
C型键 B*l*h*n |
转速 rpm |
|
20A 50A 100A |
Φ18 |
Φ89 |
102 |
188 |
42.5 |
61.5 |
64 |
93 |
5 |
94 |
6*30*6*1 |
6000 |
|
50B 100B |
Φ18 |
Φ103 |
86 |
145 |
28 |
68 |
50 |
99 |
5 |
72.5 |
6*28*6*1 |
6000 |
|
200 |
Φ28 |
Φ123 |
90 |
178 |
42.5 |
78 |
60 |
118 |
8 |
89 |
8*38*7*1 |
5000 |
|
500 |
Φ33 |
Φ123 |
90 |
184 |
45.5 |
78 |
60 |
118 |
8 |
92 |
10*42*8*2 |
4000 |
|
1000 |
Φ45 |
Φ136 |
92 |
240 |
72 |
86 |
68 |
126 |
10 |
120 |
14*70*9*2 |
3000 |
|
2000 |
Φ55 |
Φ136 |
90 |
250 |
78 |
86 |
68 |
126 |
10 |
125 |
16*76*10*2 |
2500 |
|
5000 |
Φ70 |
Φ142 |
92 |
260 |
80 |
89 |
68 |
130 |
10 |
130 |
20*78*12*2 |
2000 |
|
1万-2万 |
Φ125 |
Φ213 |
105 |
348 |
120 |
127 |
68 |
155.5 |
12.5 |
174 |
32*116*18*2 |
1800 |
注：以上尺寸仅供参考，如需详细尺寸请致电我公司：13910151878
