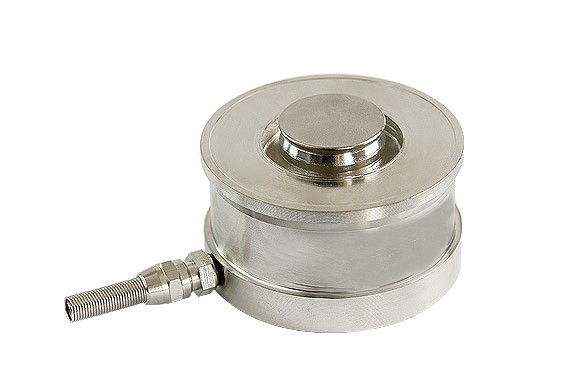

PK15N扭环式传感器
特点与用途
传感器采用扭环式结构，精度高、反应灵敏、抗振性好、易于安装，适用于各种电子秤、衡器及测力、称重的场合。
外形尺寸
| 量 程 | A | B | C | H | J | K |
| 2.2 | 49 | 20 | 60 | 43 | - | 7.5 |
| 4.7t | 49 | 20 | 60 | 43 | - | 7.5 |
| 10t | 75 | 30 | 75 | 50 | 7 | 6.5 |
| 15t | 75 | 30 | 75 | 50 | 7 | 6.5 |
| 22t | 75 | 30 | 75 | 50 | 7 | 6.5 |
| 33t | 95 | 40 | 95 | 65 | 7 | 10 |
| 47t | 130 | 60 | 130 | 75 | 7 | 14 |
| 68t | 130 | 60 | 130 | 85 | 7 | 14 |
| 100t | 150 | 70 | 150 | 90 | 7 | 16 |
| 150t | 150 | 70 | 150 | 100 | 7 | 16 |
| 220t | 225 | 100 | 225 | 130 | 10 | 24 |
| 330t | 225 | 100 | 225 | 145 | 10 | 24 |
技术指标
| 参 数 | 单 位 | 技术参数 | 参 数 | 单 位 | 技术参数 |
| 灵敏度 | mV/V | 2.85±0.3% | 灵敏度温度系数 | ≤%F·S/10℃ | ±0.05 |
| 非线性 | ≤%F·S | ±0.05 | 工作温度范围 | ℃ | -20℃～+80℃ |
| 滞 后 | ≤%F·S | ±0.05 | 输入电阻 | Ω | 1400±10Ω |
| 重复性 | ≤%F·S | ±0.03 | 输出电阻 | Ω | 1400±50Ω |
| 蠕 变 | ≤%F·S/30min | ±0.05 | 安全过载 | ≤%F·S | 150%F·S |
| 零点输出 | ≤%F·S | ±1 | 绝缘电阻 | MΩ | ≥5000MΩ（50VDC） |
| 零点温度系数 | ≤%F·S/10℃ | ±0.05 | 推荐激励电压 | V | 10V～15V |
