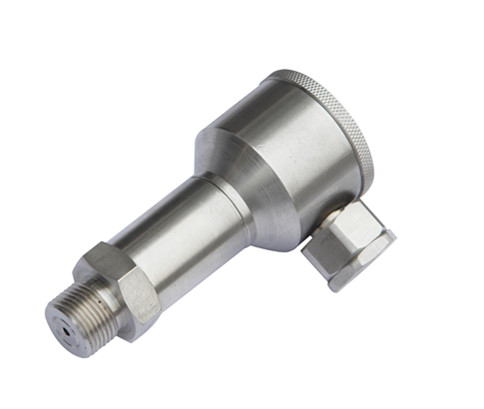

PK21F系列防爆压力变送器是专为高爆炸危险场所设计的，在液体或气体介质的绝压、表压、差压-100KPa 至400MPa之间能提供稳定而精确的测量。它采用焊接工艺将德国HELM现成的多晶硅薄膜传感元件与外壳焊连接为一体，可快速地按规定定制，以适应不同用户的个性化需求，且保持了HELM原装压力传感芯片的所有特点。内置放大电路，结构形式多种多样，可配备M20×1.5或G1/2内螺纹防爆软管接头。
系列防爆压力变送器性能好，体积小，设计灵活，与传统防爆变送器相比，具有很高的性能价格比，且使用寿命长，广泛应用于油田、矿井、化工、电力、锅炉、天然气等领域。
PK21F-E 型压力变送器为本安防爆型压力变送器 ，防爆标志为：Ex iaⅡCT5； 防爆合格证号：CNEx07.0988；与重复使用式安全限能器或安全栅配套使用，性能稳定可靠。
PK21F-D型压力变送器为隔爆型压力变送器，防爆标志为：Ex dⅡCT6；防爆合格证号：CNEx08.2405。
PK21F-ED型为本安隔爆型压力变送器防爆标志为：Ex iaⅡCT5、Ex dⅡCT6，在安装使用时无需加装安全栅，简单方便且安全可靠。
产品特点
◇本安和隔爆认证：Ex iaⅡCT5、 Ex dⅡCT6
◇测量范围：-100KPa～0～200Pa...100KPa...400MPa
◇表压，绝压，差压可选
◇采用防爆式原装HELM多晶硅薄膜芯片，性能稳定可靠，使用寿命长
◇电源反极性及过电压保护
◇防爆设计，安全可靠
◇抗干扰强，抗振性强，优良的长期稳定性
产品性能
|
测量范围 |
-100KPa~0~200Pa...5KPa...200MPa |
||||
|
过载能力 |
2倍满量程压力(其中100MPa的产品过压为1.1倍满量程压力) |
||||
|
压力类型 |
表压、绝压、差压 |
||||
|
测量介质 |
与316不锈钢兼容的气体或液体 |
||||
|
综合精度 |
±0.1%FS |
±0.25%FS |
±0.4%FS |
||
|
长期稳定性 |
典型：±0.1%FS/年 |
最大：±0.2%FS/年 |
|||
|
零点温度漂移 |
典型：±0.02%FS/℃ |
最大：±0.05%FS/℃ |
|||
|
满度温度漂移 |
典型：±0.02%FS/℃ |
最大：±0.05%FS/℃ |
|||
|
工作温度 |
-20～ 85℃ |
||||
|
补偿温度 |
-20 ～ 60℃ |
||||
|
供电范围 |
12~36VDC（一般24VDC） |
||||
|
信号输出 |
4~20mA/1~5VDC/0~5VDC |
||||
|
负载电阻 |
≤(U-12)/0.02 Ω |
||||
|
绝缘电阻 |
≥2000MΩ（测试条件100VDC） |
||||
|
分辨率 |
无限小（理论），1/100000（通常） |
||||
|
响应时间 |
≤1 ms |
||||
|
振动影响 |
在机械振动频率20Hz～1000Hz内，输出变化小于0.1%FS |
||||
|
重量 |
约0.5公斤 |
||||
外型尺寸
产品选型
|
PK21F |
防爆压力变送器 |
||||||
|
|
压力类型 |
表压（G可不标）； 绝压（A） ；差压（D） |
|||||
|
|
量 程 |
（ 0~ X MPa） 测量范围 |
|||||
|
|
|
代号 |
综合精度（线性+重复性+迟滞） |
||||
|
|
1 |
±0.4%FS |
|||||
|
|
2 |
±0.25%FS |
|||||
|
|
3 |
±0.1%FS |
|||||
|
|
代号 |
信 号 输 出 |
|||||
|
|
A1 |
4~20mA |
|||||
|
|
V1 |
1~5V DC |
|||||
|
|
V2 |
0~5V DC |
|||||
|
|
V3 |
0.5~4.5V DC |
|||||
|
|
代号 |
附加功能 |
|||||
|
|
F1 |
M20x1.5 外螺纹 |
|||||
|
|
F2 |
G1/4外螺纹 |
|||||
|
|
F0 |
特殊 |
|||||
|
|
W1 |
电缆型（IP67，2m） |
|||||
|
|
W2 |
赫斯曼插座型（IP65，DIN43650） |
|||||
|
|
W3 |
外形图（一） |
|||||
|
|
W4 |
外形图（二） |
|||||
|
|
W0 |
特殊 |
|||||
|
|
L1 |
指针表(0~100%)显示 |
|||||
|
|
L2 |
31/2LCD显示 |
|||||
|
|
L3 |
31/2LED显示 |
|||||
|
|
P |
齐平膜型 |
|||||
|
|
E |
本安Ex iaII CT5 |
|||||
|
|
D |
隔爆Ex dII CT6 |
|||||
|
|
|
||||||
|
PK21F —1 —A1 —F1 —W3 —D 防爆压力变送器 |
|||||||
