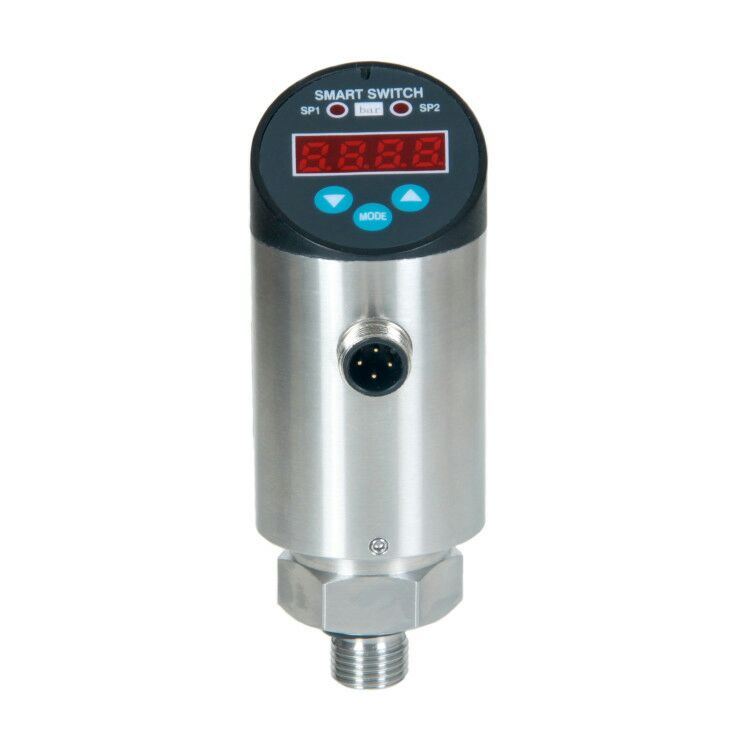

PK27L压力开关
PK27L压力开关

 一、概述

KP27L智能压力开关是集压力测量、显示、控制于一体的智能数显压力控制产品。该产品为全电子结构,前端采用带隔离膜片的压阻式压力传感器,输出信号由高精度,低温漂的放大器放大,送入高精度的A/D转换器,转换成微处理器可以处理的数字信号,经过运算处理的信号控制两路继电器,对控制系统压力进行测控。该产品使用灵活,操作简单,调试容易,安全可靠,广泛应用于水电,自来水,石油,化工,机械,液压等行业,对流体介质的压力进行测量、显示和控制。



二、产品特点

•体积小巧,安装方便;
•两路继电器输出,快速接线端子;
•现场开关点可设置;
•面板状态指示,一目了然



三、性能参数

测量范围:    -0.100.01100MPa

过载压力:    1.5倍满量程压力或110MPa(取最小值)

报警接点:    2×(NO+NC)

显示范围:   -19999999
负载能力:   240V/3A(AC)
30V/5A(DC)
触点寿命:   100000

精 确 度:    ±0.25%FS(典型),±0.5%FS(最大)
稳 定 性:    ±0.1%FS/(典型)  ±0.2%FS/(最大

介质温度:    -30℃~85℃,

贮存温度:    -40℃~85

供电电源:    24VDC  220VAC
输出信号:   模拟量420mADC010/20mADC0/15VDC  数字量
 RS485
负载电阻:    (U-15)/0.02Ω ,≤(U-15)/0.02Ω ,
5k
过程连接:    M20× 1.5外螺纹;M27×2外螺纹;卡箍连接  (其他可定制)

外壳防护:    电缆线和接插件连接均为
IP65
稳 定 性:    0.2%FS/



四、选型指南



PK27L

智能压力开关



代码

控制点类型

S1

继电器:12都为上限

S2

继电器:12都为下限

S3

继电器:1为上限,2为下限

S4

继电器:1为下限,2为上限



代码

测量形式

G

表压

A

绝压

S

密封压(请提供参考压力值)



代码

精度等级

A

典型

B

最大



代码

过程连接材质

M1

不锈钢304

M2

不锈钢316

M3

不锈钢1Gr18Ni9Ti

M4

哈氏合金



代码

过程连接方式

C1

外螺纹M20×1.5

C2

用户指定



代码

测量范围

1

用户指定

PK27L

S1

G

A

M1

C1

1

选型举例
