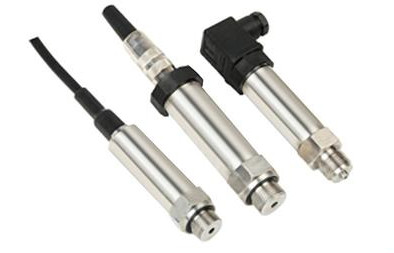

SD-20S机车专用压力变送器
SD-20S机车专用压力变送器


工作原理



压力变送器是在单晶硅片上扩散一个惠斯通电桥,被测介质(气体或液体)施压使桥壁电阻值发生变化(压阻效应),产生一个差动电压信号。此信号经专用放大器,将量程相对应的信号转化成标准模拟信号或数字信号。



产品特点



·                                 采用进口扩散硅压力敏感元件和先进的膜片隔离技术

·                                 放大电路采用进口美国BB集成芯片,宽电压供电

·                                 结构小巧、安装方便

·                                 截频干扰设计、抗干扰能力强、防雷击

·                                 接线反向和过压保护、限流保护

·                                 精度高、稳定性好、响应速度快、耐冲击



适用现场



适用于室内,液体或气体的压强测量,非防爆一般现场。



性能参数



·                                 测量介质:   液体或气体(对不锈钢无腐蚀)

·                                 整体材质:    膜片316s不锈钢、 过程连接304不锈钢

·                                 压力量程:    -100kPa-20bar

·                                 压力方式:    表压、绝压、负压

·                                 输出信号:    420mA 05VDC010VDC1-5VDCRS485

·                                 供电电源:    9-36VDC

·                                 精度等级:    0.1%FS0.25%FS

·                                 介质温度:    -40130

·                                 环境温度:    -4085

·                                 抗震性能:    25g(20...2000Hz)

·                                 过载能力:    200%FS

·                                 响应频率:    500Hz

·                                 稳定性能:    ±0.1% FS/

·                                 温度漂移:    ±0.01%FS/

·                                 防护等级:    IP65

·                                 最大功率:    电流型≤0.02Us(W) 电压型≤0.008Us(W)  数字型≤0.015Us(W)  :Us=供电电压

·                                 负载特性:    电流型负载≤{Us-7)÷0.02Us=供电电压)}Ω

                 电压型负载≥100 kΩ



接线简图



SD-20S

机车专用压力变送器



代码

膜片类型

K

扩散硅

T

溅射薄膜

D

陶瓷电容



代码

测量形式

G

表压

A

绝压

S

密封压(请提供参考压力值)



代码

信号输出方式

S1

4-20mA二线制

S2

1-5V三线制

S3

0-5V三线制



代码

精度等级

A

典型

B

最大



代码

温漂系数

A

0.02%FS/

B

0.01%FS/

C

0.005%FS/



代码

过程连接材质

M1

不锈钢304

M2

不锈钢316

M3

不锈钢1Gr18Ni9Ti

M4

哈氏合金



代码

过程连接方式

C1

外螺纹M8×1

C2

用户指定



代码

测量范围

1

用户指定

PK20B

K

G

S1

A

A

M1

C1

1

选型举例

安装事项:



·                                 小于0.03MPa需垂直安装,以免影响测量精度;

·                                 安装过程中应使用扳手从变送器底部的六方螺帽处将变送器拧紧,避免直接旋动变送器上部造成连接线断开。



注意事项:



·                                 当收到产品时请检查包装是否完好,并核对变送器型号和规格是否与您选购的产品相符;

·                                 禁止测量与不锈钢不相兼容的介质;

·                                 确保电源供电电压符合探头供电要求,电源的正、负与产品的正、负接线对应,确保压力源最高压力在该产品的量程范围内;

·                                 在压力测量过程中,应缓慢加压和卸压,避免瞬间加至高压或降至低压;

·                                 在拆卸探头时确保设备已断开压力源,以免介质喷出发生事故;

·                                 本产品非防爆,在防爆区使用会引起严重的人身伤害和重大的物质损失;

·                                 传感器属于精密器件,用户在使用时请不要自行拆解,更不能碰触膜片,以免造成产品损坏。



售后服务:



·                                 产品在保修期内经本厂技术人员检测属于质量问题本公司承担全部费用;

·                                 请在寄回前务必把残余的介质清理干净,特别是对人身健康有害的物质,如腐蚀性的,有毒的,致癌的或具有辐射性的物质;

·                                 请保存好保修卡和合格证,维修时随同产品一同返回;

·                                 如果变送器出现故障,请与我公司的售后服务取得联系,确认问题后需要把变送器寄回本司维修时

  请附带以下信息:

    现场环境描述

    故障现象

    收货地址与联系方式



常见故障分析与排除:



故障现象

原因分析

排除方法

·                                 变送器无输出信号

·                                 变送器未供电

·                                 接线错误

·                                 给变送器按接线图正确供电

·                                 在压力恒定时输出不规则跳变

·                                 变送器外壳未接地

·                                 现场射频干扰较强

·                                 未使用屏蔽线缆

·                                 使用屏蔽线缆且屏蔽层接地

·                                 变送器外壳与大地可靠连接

·                                 变送器未接压力时对应输出值不正确

·                                 变送器未工作在其要求的环境下

·                                 将变送器移到规定的环境下工作或采取措施使环境符合要求

·                                 变送器输出与测量压力不符

·                                 供电电压不正确

·                                 外接负载过大

·                                 使供电电压为 9-36VDC

·                                 调整外接负载



若故障现象不属上述范围,请与我公司售后服务取得联系。



储存:



变送器属于精密仪器,应存放在干燥通风常温的室内环境。
